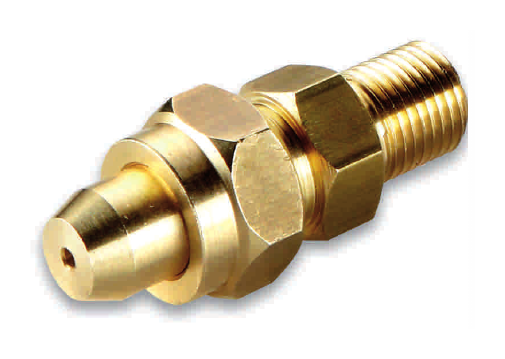

Boquillas de aspersión Tipo TG
Boquilla de aspersión de cono lleno para sistemas de refrigeración, limpieza y cortina de agua, con montaje mediante racor y tuerca.
Cono lleno para refrigeración, limpieza y cortina de agua

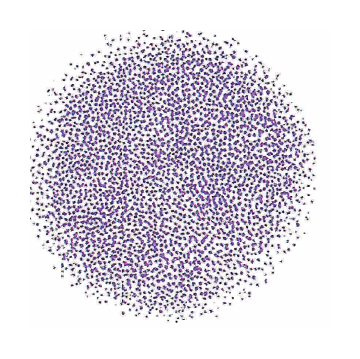

La serie TG genera un patrón de aspersión de cono lleno. Está destinada a procesos de lavado, apagado y refrigeración del coque, así como a la limpieza, lavado y refrigeración de gases.
El catálogo también contempla su utilización en procesos de eliminación de aire para dispersar espuma. La selección depende del caudal, el ángulo, la presión y las condiciones reales de trabajo.
Boquilla, racor de doble rosca y tuerca
Los dibujos se presentan separados de sus tablas dimensionales para facilitar la consulta.
Boquilla
Elemento de pulverización de cono lleno fabricado en latón.
Racor con doble rosca
Racor de montaje con conexiones 1/4" G y 3/8" G, fabricado en latón.
Tuerca
Tuerca 3/8" G en latón para completar el conjunto.
Caudales de la serie Tipo TG
Caudal nominal pulverizando agua en condiciones normales en medio aéreo.
| Referencia | Ángulo | 1,5 bar | 3 bar | 5 bar |
|---|---|---|---|---|
| TG 3.5 | 50° | 1,90 l/min | 2,60 l/min | 3,47 l/min |
| TG 5 | 65° | 2,70 l/min | 3,70 l/min | 4,75 l/min |
| TG 6.5 | 50° | 3,50 l/min | 4,80 l/min | 6,41 l/min |
| TG 10 | 65° | 5,40 l/min | 7,50 l/min | 10,02 l/min |
Medidas de los componentes Tipo TG
Dimensiones nominales en milímetros según la ficha técnica.

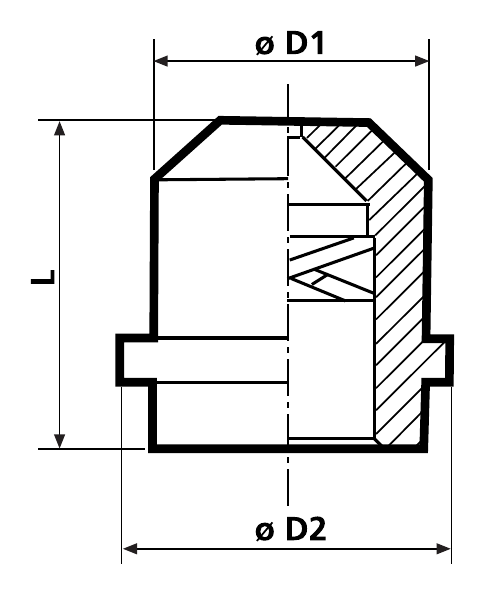

Boquilla
| ØD1 | ØD2 | L |
|---|---|---|
| 12,4 | 14,8 | 21,5 |
Material: Latón.

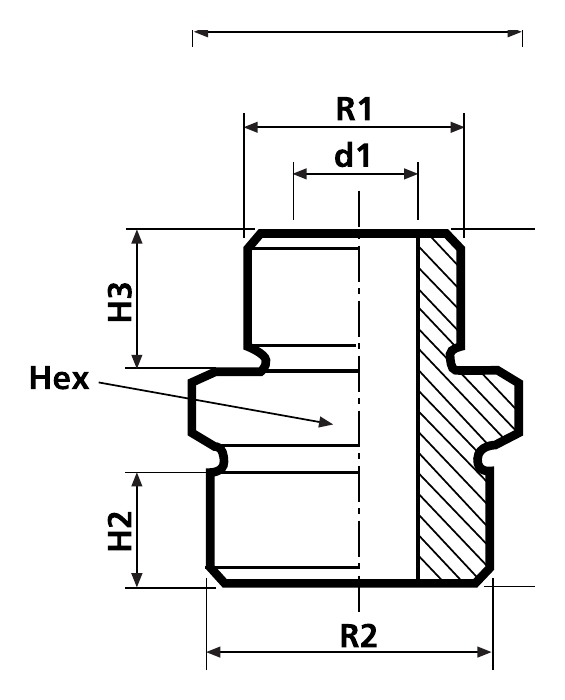

Racor con doble rosca
| Hex | H1 | H2 | H3 | d1 | R1 | R2 |
|---|---|---|---|---|---|---|
| 17 | 31 | 11 | 11 | 8 | 1/4" G | 3/8" G |
Material: Latón.

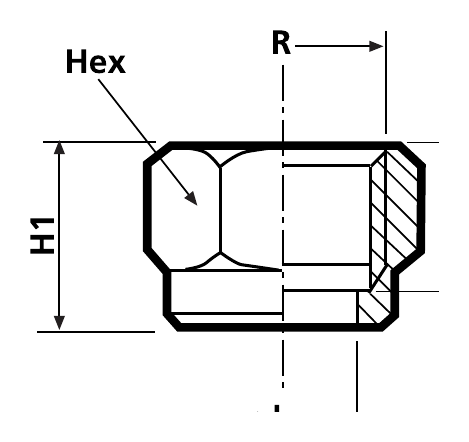

Tuerca
| R | Hex | H1 | H2 | Ød |
|---|---|---|---|---|
| 3/8" G | 22 | 13 | 10 | 12,5 |
Material: Latón.
Datos necesarios para definir la boquilla
Para seleccionar una configuración adecuada conviene definir las condiciones reales de trabajo.
Ficha técnica Tipo TG
Consulta el documento original con montaje, dimensiones y tabla de caudales.
