Boquillas de aspersión Tipo NC 3/4"
Boquilla de aspersión plana para sistemas de refrigeración, limpieza y cortina de agua, con montaje mediante racor y tuerca.
Aspersión plana para refrigeración, limpieza y cortina de agua
La serie NC 3/4" está destinada a procesos en los que se necesita una pulverización plana. Entre sus aplicaciones se encuentran los procesos de lavado, apagado y refrigeración, así como la limpieza, lavado y refrigeración de gases.
La configuración se selecciona teniendo en cuenta el material, el ángulo de pulverización, el tipo de boquilla, la rosca, el caudal requerido y la presión de trabajo.
Boquilla, racores y tuerca
El sistema NC 3/4" permite configurar el montaje mediante los componentes definidos para esta serie.
Boquilla
Elemento de pulverización de la serie NC 3/4". Disponible en latón o acero inoxidable.
Racor con doble rosca
Racor 3/4" G para el montaje de la serie. Disponible en latón o acero inoxidable.
Racor de rosca simple
Racor 3/4" G disponible en latón o acero inoxidable.
Tuerca
Tuerca 3/4" G en latón para completar el conjunto de montaje.
Caudales de la serie NC 3/4"
Valores de caudal nominal pulverizando agua en condiciones normales en medio aéreo.
| Referencia | Ángulo | 1,5 bar | 3 bar | 5 bar |
|---|---|---|---|---|
| 08.30 | 30° | 4,45 l/min | 8,00 l/min | 9,95 l/min |
| 10.30 | 30° | 5,65 l/min | 10,00 l/min | 12,50 l/min |
| 12.30 | 30° | 7,10 l/min | 12,00 l/min | 15,80 l/min |
| 20.30 | 30° | 11,30 l/min | 20,00 l/min | 25,30 l/min |
| 30.30 | 30° | 17,70 l/min | 30,00 l/min | 39,50 l/min |
| 08.45 | 45° | 4,45 l/min | 8,00 l/min | 9,95 l/min |
| 10.45 | 45° | 5,65 l/min | 10,00 l/min | 12,50 l/min |
| 12.45 | 45° | 7,10 l/min | 12,00 l/min | 15,80 l/min |
| 20.45 | 45° | 11,30 l/min | 20,00 l/min | 25,30 l/min |
| 30.45 | 45° | 17,70 l/min | 30,00 l/min | 39,50 l/min |
| 08.60 | 60° | 4,45 l/min | 8,00 l/min | 9,95 l/min |
| 10.60 | 60° | 5,65 l/min | 10,00 l/min | 12,50 l/min |
| 12.60 | 60° | 7,10 l/min | 12,00 l/min | 15,80 l/min |
| 20.60 | 60° | 11,30 l/min | 20,00 l/min | 25,30 l/min |
| 30.60 | 60° | 17,70 l/min | 30,00 l/min | 39,50 l/min |
| 08.90 | 90° | 4,45 l/min | 8,00 l/min | 9,95 l/min |
| 10.90 | 90° | 5,65 l/min | 10,00 l/min | 12,50 l/min |
| 12.90 | 90° | 7,10 l/min | 12,00 l/min | 15,80 l/min |
| 20.90 | 90° | 11,30 l/min | 20,00 l/min | 25,30 l/min |
| 30.90 | 90° | 17,70 l/min | 30,00 l/min | 39,50 l/min |
| 08.120 | 120° | 4,45 l/min | 8,00 l/min | 9,95 l/min |
| 10.120 | 120° | 5,65 l/min | 10,00 l/min | 12,50 l/min |
| 12.120 | 120° | 7,10 l/min | 12,00 l/min | 15,80 l/min |
| 20.120 | 120° | 11,30 l/min | 20,00 l/min | 25,30 l/min |
| 30.120 | 120° | 17,70 l/min | 30,00 l/min | 39,50 l/min |
Medidas de los componentes NC 3/4"
Dimensiones en milímetros. La conexión indicada para racores y tuerca es 3/4" G.

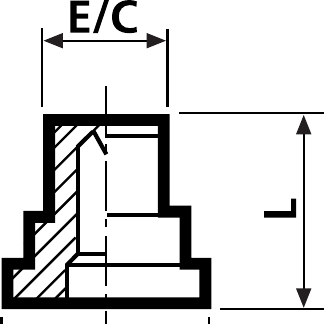

Boquilla
| ØD | L | E/C |
|---|---|---|
| 24 | 10 | 20 |
Material: Latón o acero inoxidable.

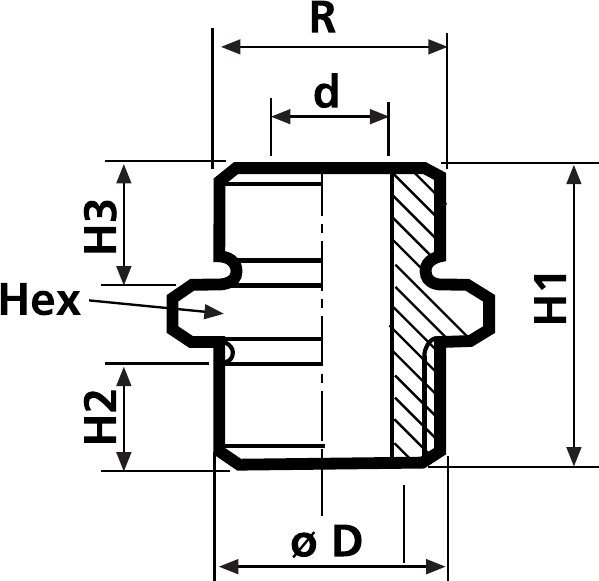

Racor con doble rosca
| Hex | H1 | H2 | H3 | d | R |
|---|---|---|---|---|---|
| 32 | 35 | 14 | 14 | 19 | 3/4" G |
Material: Latón o acero inoxidable.

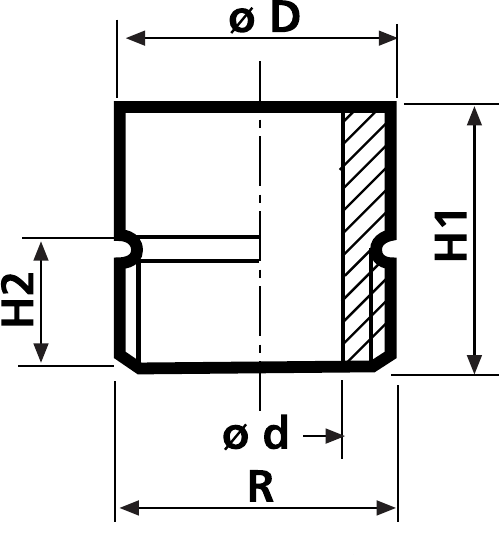

Racor de rosca simple
| ØD | H1 | H2 | Ød | R |
|---|---|---|---|---|
| 28 | 27 | 13 | 15 | 3/4" G |
Material: Latón o acero inoxidable.

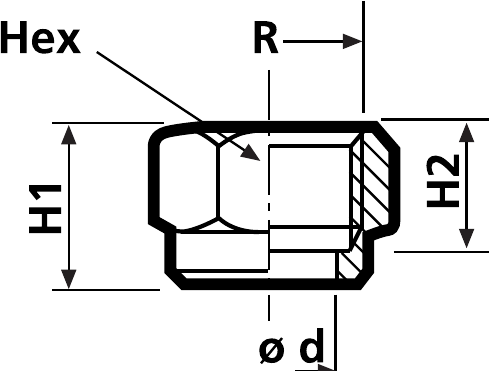

Tuerca
| R | Hex | H1 | H2 | Ød |
|---|---|---|---|---|
| 3/4" G | 32 | 16 | 12 | 20,5 |
Material: Latón.
Datos necesarios para definir la boquilla
Para seleccionar una configuración adecuada conviene definir las condiciones reales de trabajo de la aplicación.
Ficha técnica Tipo NC 3/4"
Consulta la ficha técnica de la serie con dimensiones y tabla de caudales.
