Boquillas de aspersión Tipo J

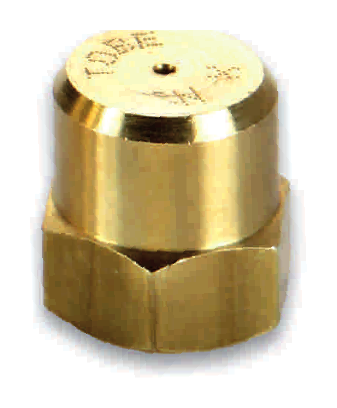

Boquilla de aspersión de cono lleno para sistemas de colada continua, con rosca hembra y fabricación en latón.
Cono lleno para sistemas de colada continua
La boquilla Tipo J genera un patrón de aspersión de cono lleno. Esta serie está definida en el catálogo TOBE para su utilización en sistemas de colada continua.
La elección de la referencia depende del caudal requerido, el ángulo de aspersión, la presión de trabajo y la conexión disponible. La tabla técnica permite comparar los caudales nominales a 1, 2,8 y 5 bar.
Cómo se identifica una referencia Tipo J
La referencia se compone de dos números separados por un punto.
Primer númeroDiez veces el caudal nominal a la presión estándar de 2,8 bar.
Segundo númeroÁngulo nominal de aspersión expresado en grados.
Caudales de la serie Tipo J
Caudal nominal pulverizando agua en condiciones normales en medio aéreo. Las conexiones indicadas son roscas hembra GAS.
| Referencia | Rosca hembra | Ángulo | 1 bar | 2,8 bar | 5 bar |
|---|---|---|---|---|---|
| 20.45 | 3/8" · 1/2" | 45° | 1,20 | 2,00 | 2,67 |
| 30.45 | 3/8" · 1/2" | 45° | 1,79 | 3,00 | 4,01 |
| 40.45 | 3/8" · 1/2" | 45° | 2,39 | 4,00 | 5,35 |
| 50.45 | 3/8" · 1/2" | 45° | 2,99 | 5,00 | 6,68 |
| 60.45 | 3/8" · 1/2" | 45° | 3,59 | 6,00 | 8,02 |
| 70.45 | 3/8" · 1/2" | 45° | 4,18 | 7,00 | 9,35 |
| 15.65 | 3/8" · 1/2" | 65° | 0,90 | 1,50 | 2,00 |
| 20.65 | 1/4" · 3/8" · 1/2" | 65° | 1,20 | 2,00 | 2,67 |
| 25.65 | 3/8" · 1/2" | 65° | 1,49 | 2,50 | 3,34 |
| 30.65 | 1/4" · 3/8" · 1/2" | 65° | 1,79 | 3,00 | 4,01 |
| 35.65 | 3/8" · 1/2" | 65° | 2,09 | 3,50 | 4,68 |
| 40.65 | 3/8" · 1/2" | 65° | 2,39 | 4,00 | 5,35 |
| 45.65 | 3/8" · 1/2" | 65° | 2,69 | 4,50 | 5,99 |
| 50.65 | 1/4" · 3/8" · 1/2" | 65° | 2,99 | 5,00 | 6,68 |
| 55.65 | 3/8" · 1/2" | 65° | 3,29 | 5,50 | 7,35 |
| 60.65 | 1/4" · 3/8" · 1/2" | 65° | 3,59 | 6,00 | 8,02 |
| 65.65 | 3/8" · 1/2" | 65° | 3,88 | 6,50 | 8,69 |
| 70.65 | 3/8" · 1/2" | 65° | 4,18 | 7,00 | 9,35 |
| 75.65 | 3/8" · 1/2" | 65° | 4,48 | 7,50 | 10,02 |
| 80.65 | 3/8" · 1/2" | 65° | 4,78 | 8,00 | 10,69 |
| 85.65 | 3/8" · 1/2" | 65° | 5,08 | 8,50 | 11,36 |
| 90.65 | 3/8" · 1/2" | 65° | 5,38 | 9,00 | 12,03 |
| 95.65 | 3/8" · 1/2" | 65° | 5,68 | 9,50 | 12,69 |
| 100.65 | 3/8" · 1/2" | 65° | 5,98 | 10,00 | 13,36 |
| 120.65 | 3/8" · 1/2" | 65° | 7,17 | 12,00 | 16,04 |
| 30.80 | 3/8" · 1/2" | 80° | 1,79 | 3,00 | 4,01 |
| 35.80 | 3/8" · 1/2" | 80° | 2,09 | 3,50 | 4,68 |
| 40.80 | 3/8" · 1/2" | 80° | 2,39 | 4,00 | 5,35 |
| 50.80 | 3/8" · 1/2" | 80° | 2,99 | 5,00 | 6,68 |
| 60.80 | 3/8" · 1/2" | 80° | 3,59 | 6,00 | 8,02 |
| 80.80 | 3/8" · 1/2" | 80° | 4,78 | 8,00 | 10,69 |
| 100.80 | 3/8" · 1/2" | 80° | 5,98 | 10,00 | 13,36 |
| 110.80 | 3/8" · 1/2" | 80° | 6,57 | 11,00 | 14,70 |
| 118.80 | 3/8" · 1/2" | 80° | 7,05 | 11,80 | 15,77 |
| 30.90 | 3/8" · 1/2" | 90° | 1,79 | 3,00 | 4,01 |
| 35.90 | 3/8" · 1/2" | 90° | 2,09 | 3,50 | 4,68 |
| 40.90 | 3/8" · 1/2" | 90° | 2,39 | 4,00 | 5,35 |
| 45.90 | 3/8" · 1/2" | 90° | 2,69 | 4,50 | 6,01 |
| 50.90 | 3/8" · 1/2" | 90° | 2,99 | 5,00 | 6,68 |
| 55.90 | 3/8" · 1/2" | 90° | 3,29 | 5,50 | 7,35 |
| 60.90 | 3/8" · 1/2" | 90° | 3,59 | 6,00 | 8,02 |
| 65.90 | 3/8" · 1/2" | 90° | 3,88 | 6,50 | 8,69 |
| 75.90 | 3/8" · 1/2" | 90° | 4,48 | 7,50 | 10,02 |
| 80.90 | 3/8" · 1/2" | 90° | 4,78 | 8,00 | 10,69 |
| 90.90 | 3/8" · 1/2" | 90° | 5,38 | 9,00 | 12,03 |
| 100.90 | 3/8" · 1/2" | 90° | 5,98 | 10,00 | 13,36 |
| 110.90 | 3/8" · 1/2" | 90° | 6,57 | 11,00 | 14,70 |
| 120.90 | 3/8" · 1/2" | 90° | 7,17 | 12,00 | 16,04 |
Caudales en l/min. Los valores se han transcrito y comprobado a partir de la ficha técnica de la serie.

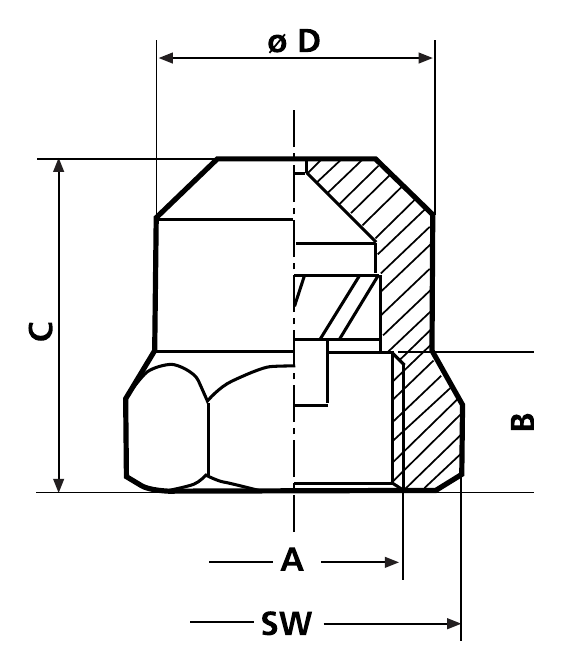

Medidas de la boquilla Tipo J
Dimensiones nominales en milímetros para las conexiones hembra GAS indicadas en catálogo.
| Rosca A | B | C | ØD | SW |
|---|---|---|---|---|
| 1/4" GAS | 10 | 25 | 21 | 22 |
| 3/8" GAS | 10 | 25 | 21 | 22 |
| 1/2" GAS | 10 | 27 | 26 | 27 |
La disponibilidad de cada conexión depende de la referencia. Consulta la columna «Rosca hembra» de la tabla de caudales.
Datos necesarios para definir la boquilla
Para estudiar una configuración Tipo J conviene indicar las condiciones reales de funcionamiento.
Ficha técnica Tipo J
Consulta el documento original con dimensiones, conexiones y tablas de caudal.
