Boquillas de aspersión Tipo NC 3/8"
Boquilla de aspersión plana para sistemas de refrigeración, limpieza y cortina de agua, con montaje mediante racor y tuerca.
Aspersión plana para refrigeración, limpieza y cortina de agua
La serie NC 3/8" está destinada a procesos en los que se necesita una pulverización plana. Entre sus aplicaciones se encuentran los procesos de lavado, apagado y refrigeración, así como la limpieza, lavado y refrigeración de gases.
La configuración se selecciona teniendo en cuenta el material, el ángulo de pulverización, el tipo de boquilla, la rosca, el caudal requerido y la presión de trabajo.
Boquilla, racores y tuerca
El sistema NC 3/8" permite configurar el montaje mediante los componentes definidos para esta serie.
Boquilla
Elemento de pulverización de la serie NC 3/8". Disponible en latón o inox.
Racor con doble rosca
Racor 3/8" G para el montaje de la serie. Disponible en latón o inox.
Racor de rosca simple
Racor 3/8" G disponible en latón o inox.
Tuerca
Tuerca 3/8" G en latón para completar el conjunto de montaje.
Caudales de la serie NC 3/8"
Valores de caudal nominal pulverizando agua en condiciones normales en medio aéreo.
| Referencia | Ángulo | 1,5 bar | 3 bar | 5 bar |
|---|---|---|---|---|
| 02.30 | 30° | 1,15 l/min | 2,00 l/min | 2,50 l/min |
| 03.30 | 30° | 1,75 l/min | 3,00 l/min | 3,95 l/min |
| 05.30 | 30° | 2,80 l/min | 5,00 l/min | 6,30 l/min |
| 08.30 | 30° | 4,50 l/min | 8,00 l/min | 9,95 l/min |
| 10.30 | 30° | 5,65 l/min | 10,00 l/min | 12,65 l/min |
| 12.30 | 30° | 7,10 l/min | 12,00 l/min | 15,80 l/min |
Medidas de los componentes NC 3/8"
Dimensiones en milímetros. La conexión indicada para racores y tuerca es 3/8" G.

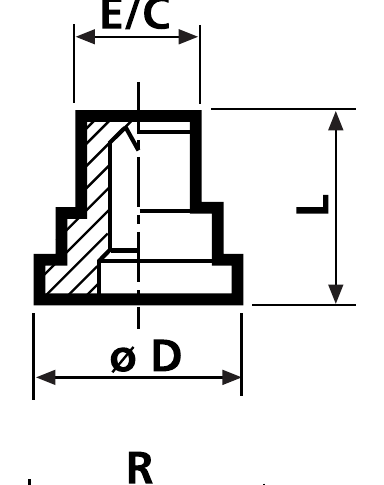

Boquilla
| ØD | L | E/C |
|---|---|---|
| 14,8 | 12,5 | 12 |
Material: Latón o inox.

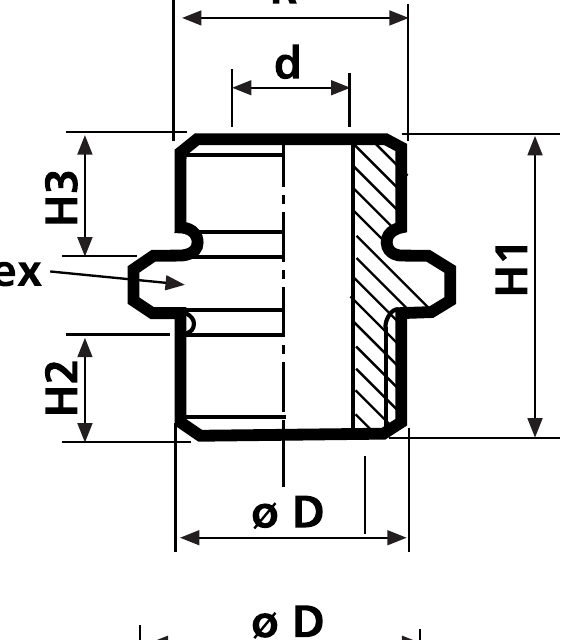

Racor con doble rosca
| Hex | H1 | H2 | H3 | d | R |
|---|---|---|---|---|---|
| 20 | 25 | 7 | 10 | 10,5 | 3/8" G |
Material: Latón o inox.

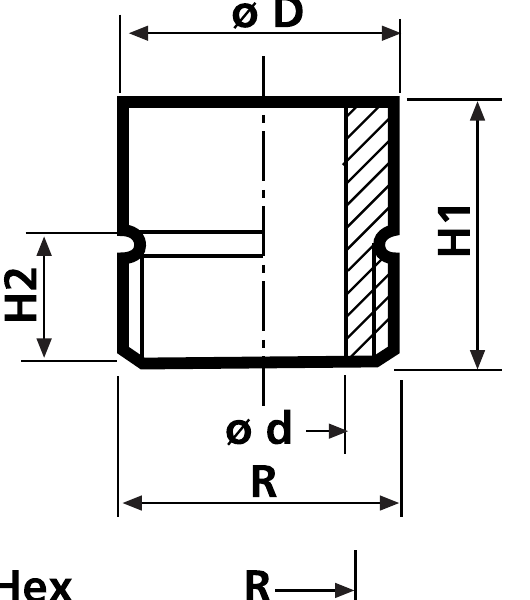

Racor de rosca simple
| ØD | H1 | H2 | Ød | R |
|---|---|---|---|---|
| 17 | 18 | 10 | 7,5 | 3/8" G |
Material: Latón o inox.

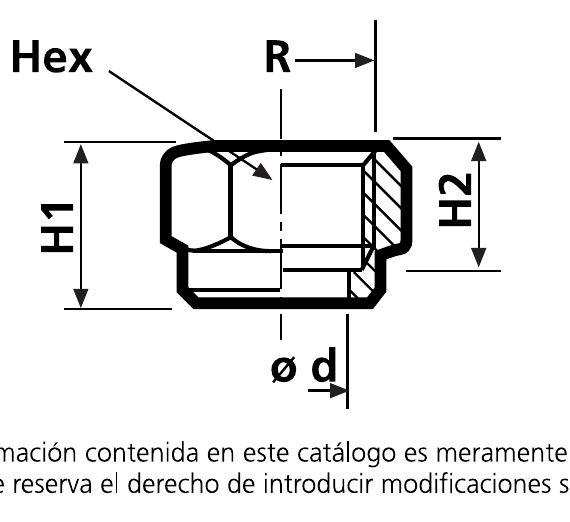

Tuerca
| R | Hex | H1 | H2 | Ød |
|---|---|---|---|---|
| 3/8" G | 22 | 13 | 10 | 12,5 |
Material: Latón.
Datos necesarios para definir la boquilla
Para seleccionar una configuración adecuada conviene definir las condiciones reales de trabajo de la aplicación.
Ficha técnica Tipo NC 3/8"
Consulta la ficha técnica de la serie con dimensiones y tabla de caudales.
¿Necesitas definir una boquilla para tu aplicación?
Indícanos el caudal, la presión, el material y las condiciones de trabajo para estudiar la configuración adecuada.
